El Tipi 3D Tarayıcı

KSCAN-X

Büyük parçalar ve geniş hacimler için kablosuz, taşınabilir 3D tarama çözümü.

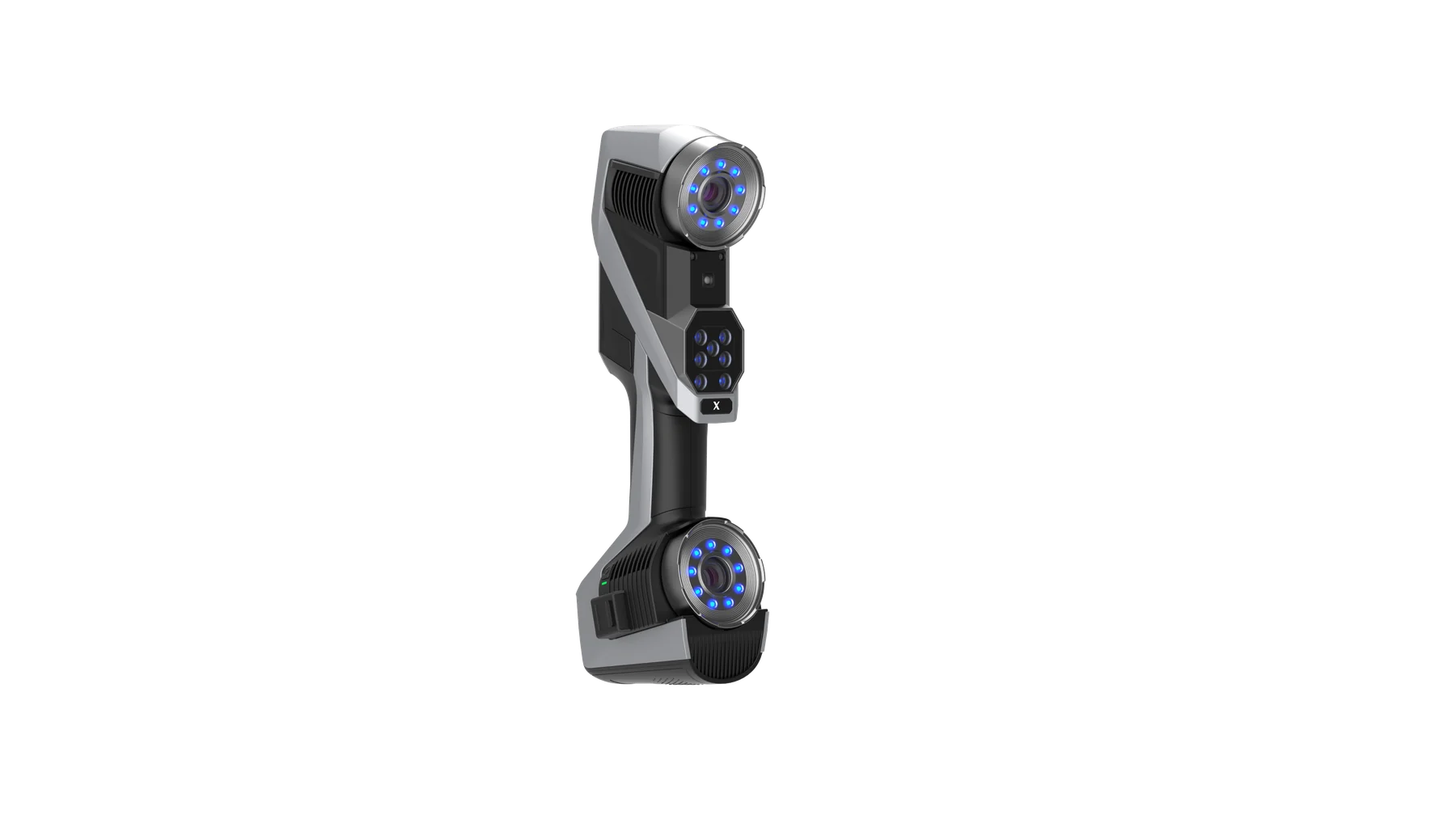

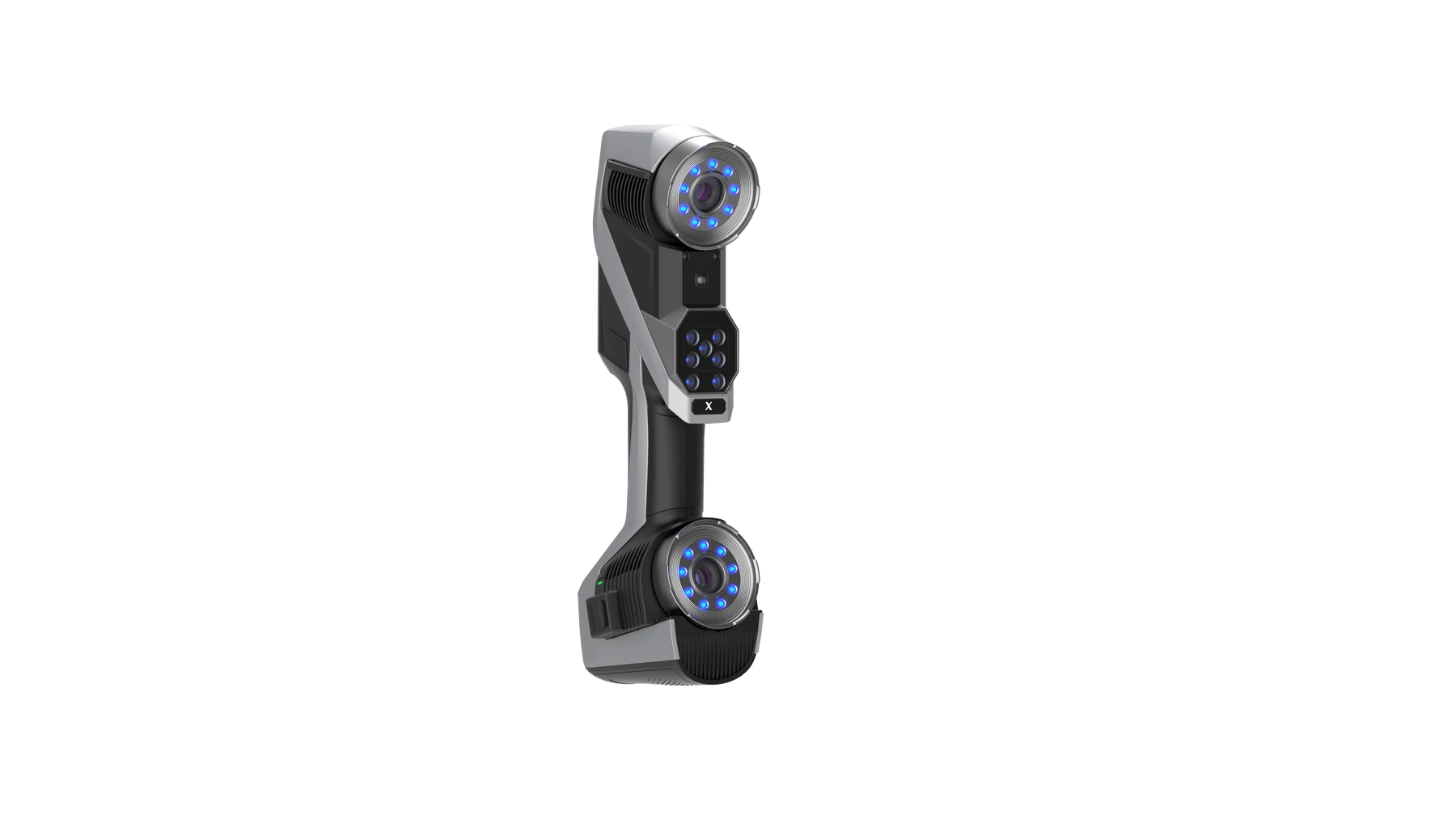

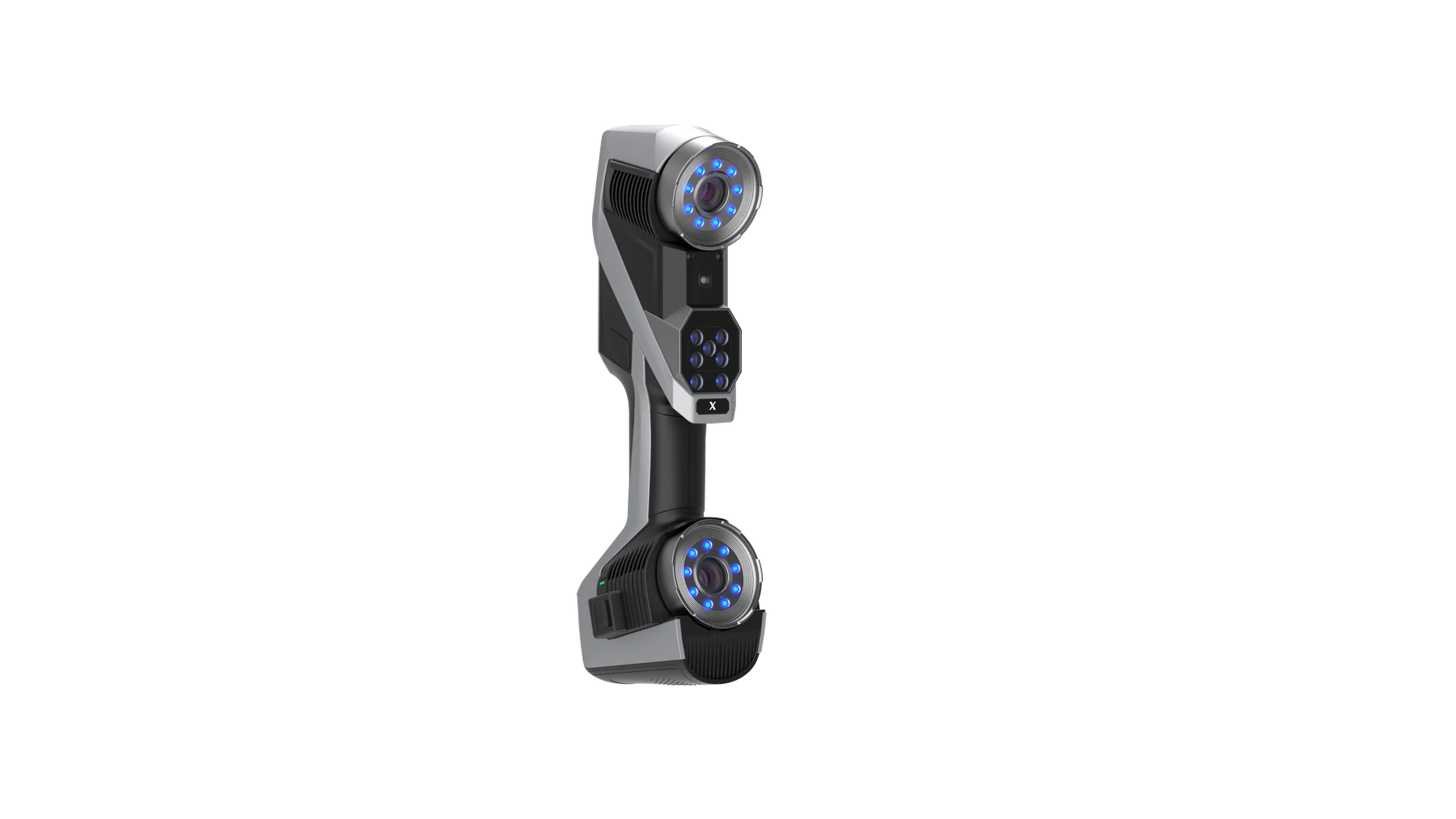

KSCAN-X ürün renderı
3D SCAN VISION

KSCAN-X ile ölçüm süreci

Ölçüm

Üretim sahası, kalite laboratuvarı ve tersine mühendislik süreçlerinde parçanın geometrisini güvenilir biçimde dijitalleştirmeye yönelik yapı.

Veri İşleme

Tarama verisi; hizalama, mesh, karşılaştırma veya CAD hazırlığı için uygun yazılım iş akışına aktarılır.

Sonuç

Kalite kontrol raporu, boyutsal analiz, CAD modeli veya üretim geri bildirimi gibi ihtiyaca göre çıktı oluşturulur.

DOĞRULANMIŞ TEKNİK ÖZELLİKLER

KSCAN-X teknik özellikleri

SCANOLOGY üretici teknik dokümanında belirtilen değerlerdir. Doğruluk; tarama modu, parça, referanslama ve ölçüm koşullarına göre farklılaşır.

Orta mesafe tarama doğruluğu0,030 mm
Geniş görüş alanı tarama doğruluğu0,075 mm
Hacimsel doğruluk0,075 mm + 0,010 mm/m
Tarama hızı6,45 milyon ölçüm/sn’ye kadar
Maksimum tarama alanı2.600 × 1.800 mm
Çalışma mesafesi0,30–2,50 m
Önerilen nesne boyutu0,5–15 m
Geniş alan lazer modu84 mavi lazer çizgisi
Orta mesafe lazer modu54 mavi lazer çizgisi
Derin delik taraması1 ilave mavi lazer çizgisi
FotogrametriUyarlanabilir fotogrametri
Kablosuz bağlantıWi-Fi 6, çift WNIC desteği

Örneğin 0,030 mm orta mesafe tarama doğruluğu, geniş görüş alanındaki 0,075 mm değerinden farklı bir ölçüm moduna aittir. Büyük parça ölçümlerinde çalışma hacmi, hedef tolerans ve fotogrametri ihtiyacı birlikte değerlendirilmelidir.

Teknik kaynak: SCANOLOGY – KSCAN-X resmî ürün sayfası · Sistemleri karşılaştır

ÜRÜNDEN UYGULAMAYA

KSCAN-X parçanıza uygun mu?

Parça boyutu, ölçüm amacı ve beklenen çıktıyı paylaşın; demo veya teklif görüşmesini ürün bağlamı korunarak başlatın.

ÜRÜN GÖRSELİ

KSCAN-X

GERÇEK UYGULAMA

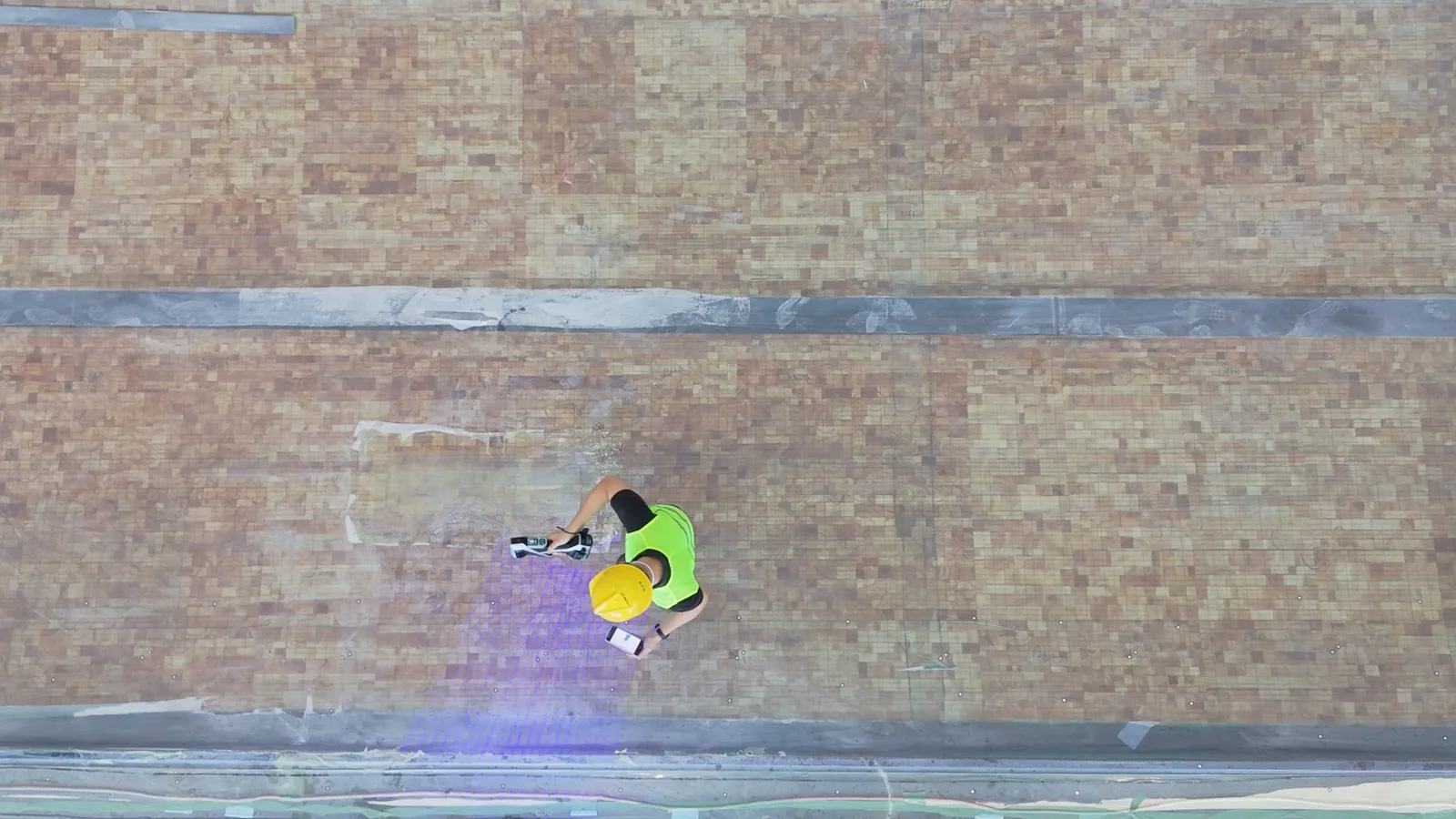

Büyük parça tarama uygulamaları

SCANOLOGY Drive arşivindeki KSCAN-X uygulama klasöründen seçilmiş gerçek kullanım görselleri.

UYGULAMA REHBERİ

KSCAN-X hangi uygulamalarda değerlendirilir?

KSCAN-X; endüstriyel 3D lazer tarama yaklaşımında kalite kontrol, tersine mühendislik ve üretim ölçümü ihtiyaçları için değerlendirilebilir. Uygun sistem seçimi parça geometrisi, tolerans, yüzey ve çalışma alanına göre yapılmalıdır.
