Optik Takipli 3D Sistem
NimbleTrack-CR
Kompakt parçalar ve hassas kalite kontrol için optik takipli ölçüm sistemi.
3D SCAN VISION
NimbleTrack-CR ile ölçüm süreci
Ölçüm
Üretim sahası, kalite laboratuvarı ve tersine mühendislik süreçlerinde parçanın geometrisini güvenilir biçimde dijitalleştirmeye yönelik yapı.
Veri İşleme
Tarama verisi; hizalama, mesh, karşılaştırma veya CAD hazırlığı için uygun yazılım iş akışına aktarılır.
Sonuç
Kalite kontrol raporu, boyutsal analiz, CAD modeli veya üretim geri bildirimi gibi ihtiyaca göre çıktı oluşturulur.

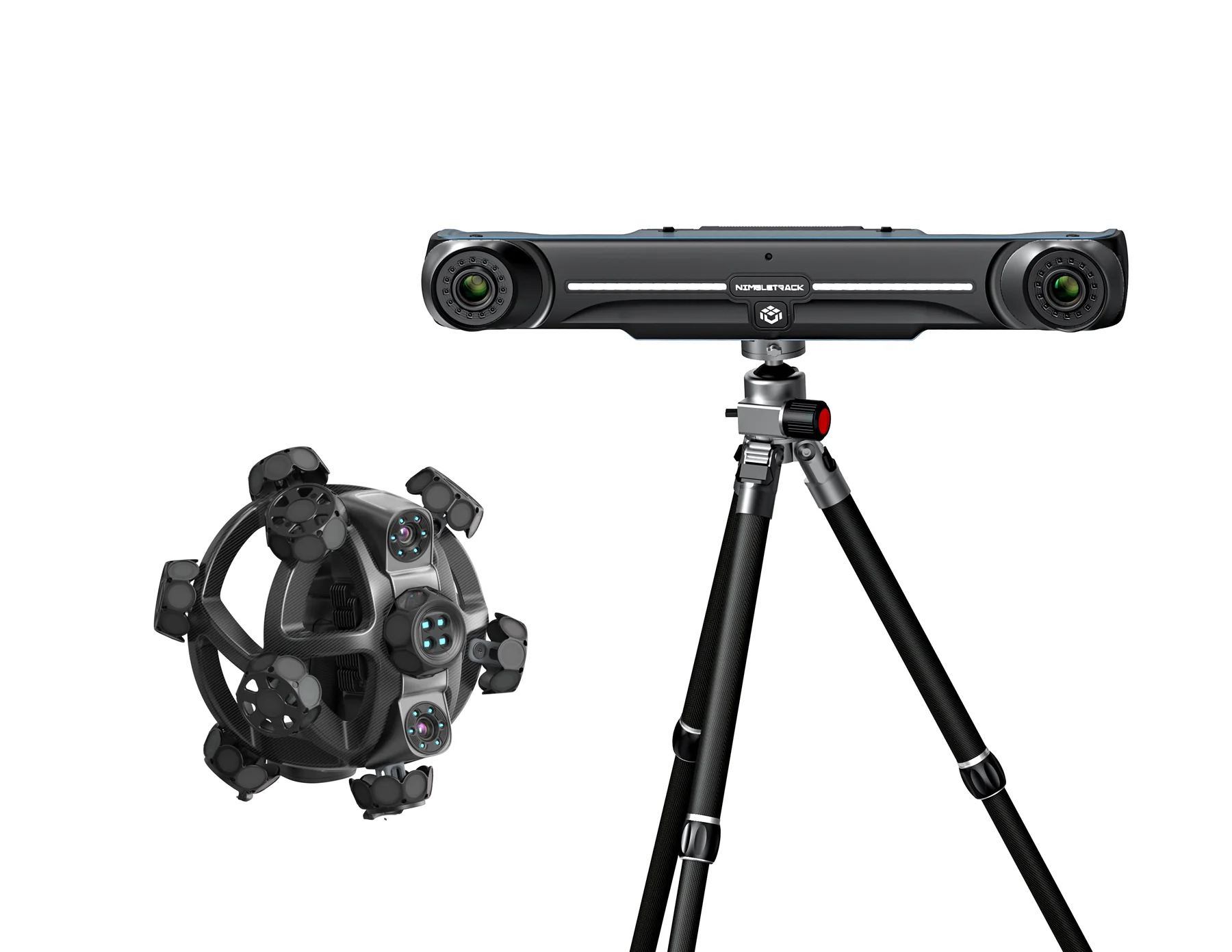

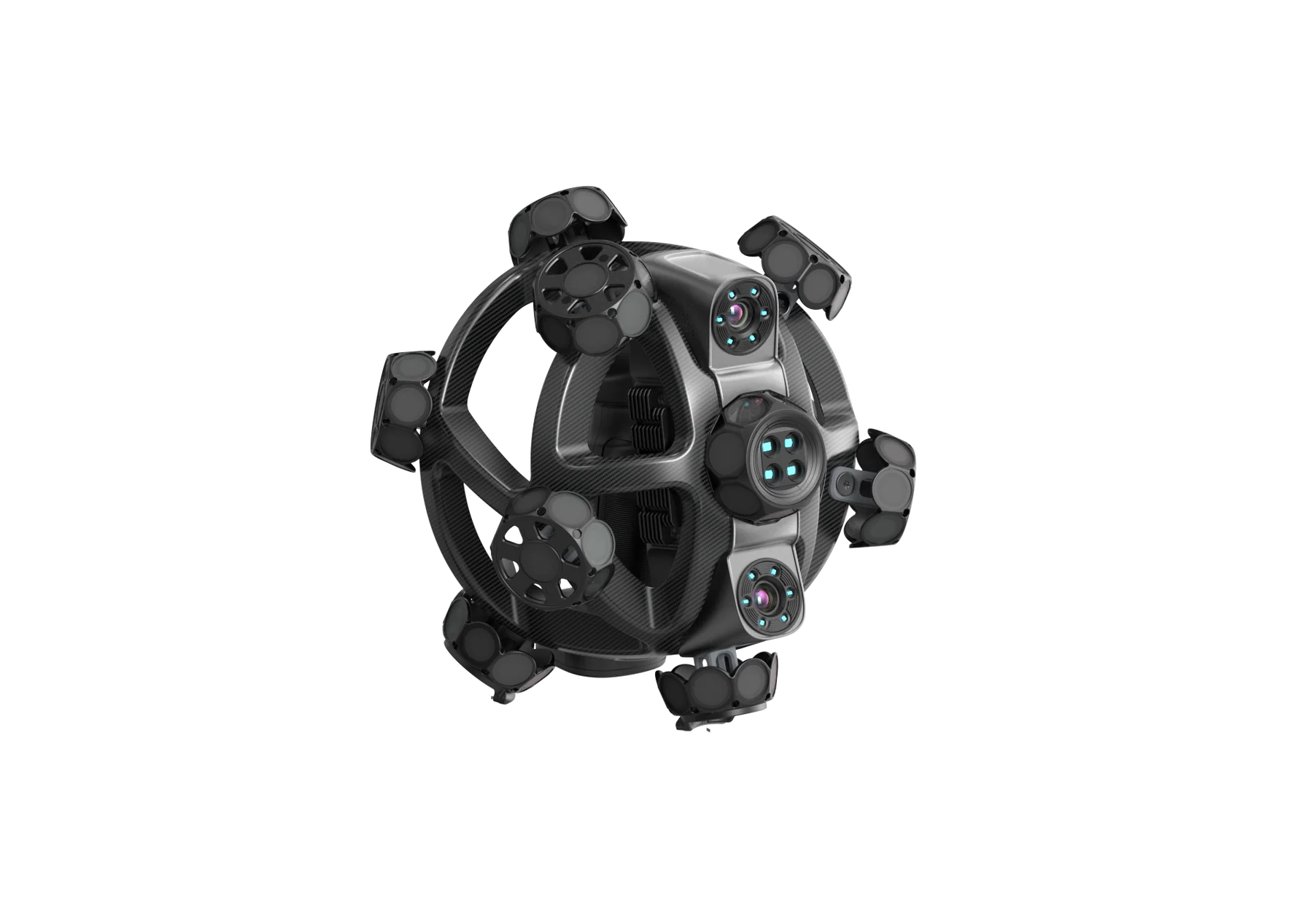

ÜRÜN RENDERLARI
NimbleTrack-CR ürün görselleri
Üreticinin güncel 3D Rendering arşivinden seçilmiş ürün görünümleri.
TEKNİK ÖZELLİKLER
NimbleTrack-CR teknik verileri
Aşağıdaki değerler üretici ürün materyallerinde belirtilen konfigürasyon ve ölçüm koşullarına bağlı teknik verilerdir.
Sistem doğruluğu0,025 mm
Tarayıcı bağımsız doğruluk0,020 mm
Çözünürlük0,010 mm
Takip mesafesi3200 mm
Tarama alanı150 × 190 mm
Tarama modu17 mavi çapraz + 7 paralel lazer
Hacimsel doğruluk0,064 mm / 3,2 m
MSCAN ile0,044 + 0,012 mm/m
TEKNİK VERİDEN UYGULAMAYA
NimbleTrack-CR parçanıza uygun mu?
Parça boyutu, ölçüm amacı ve beklenen çıktıyı paylaşın; demo veya teklif görüşmesini ürün bağlamı korunarak başlatın.

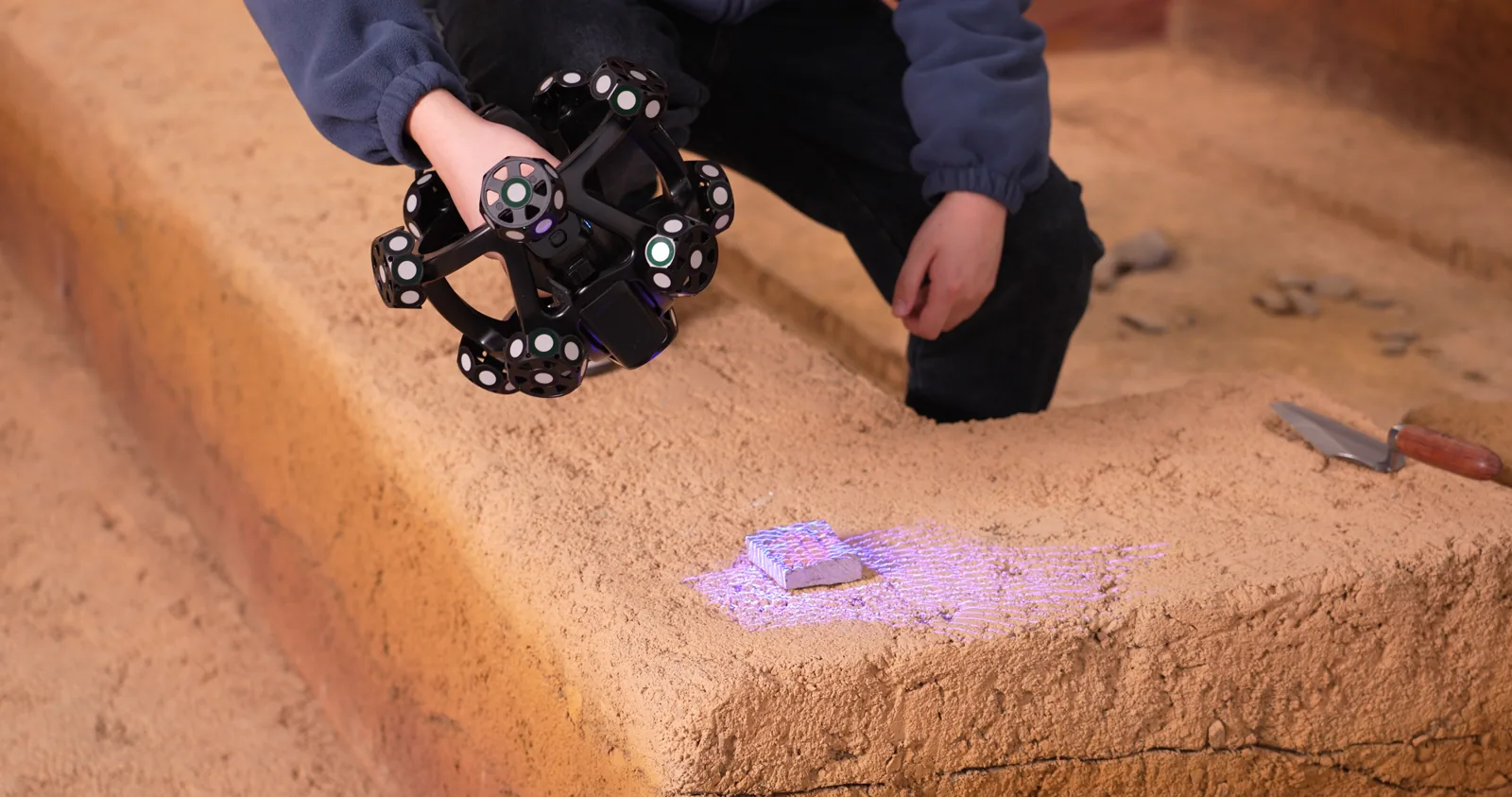

GERÇEK UYGULAMA
Hassas optik ölçüm uygulamaları
SCANOLOGY Drive arşivindeki NimbleTrack-CR uygulama klasöründen seçilmiş gerçek kullanım görselleri.
UYGULAMA REHBERİ
NimbleTrack-CR hangi uygulamalarda değerlendirilir?
NimbleTrack-CR; optik takipli ve taşınabilir 3D ölçüm yaklaşımının gerekli olduğu kalite kontrol, montaj ve üretim sahası uygulamalarında değerlendirilebilir. Sistem seçimi ölçüm hacmi, tolerans ve parça erişimine göre yapılmalıdır.
Kalite kontrol
Üretim doğrulama ve CAD karşılaştırma ihtiyacınız için 3D kalite kontrol iş akışlarını inceleyin.
Tersine mühendislik
Tarama verisinden CAD modeline giden süreç için tersine mühendislik çözümlerini inceleyin.
İzmir ve Türkiye
İzmir merkezli uygulama desteği için İzmir 3D tarama sayfasına geçin veya sistemleri karşılaştırın.
